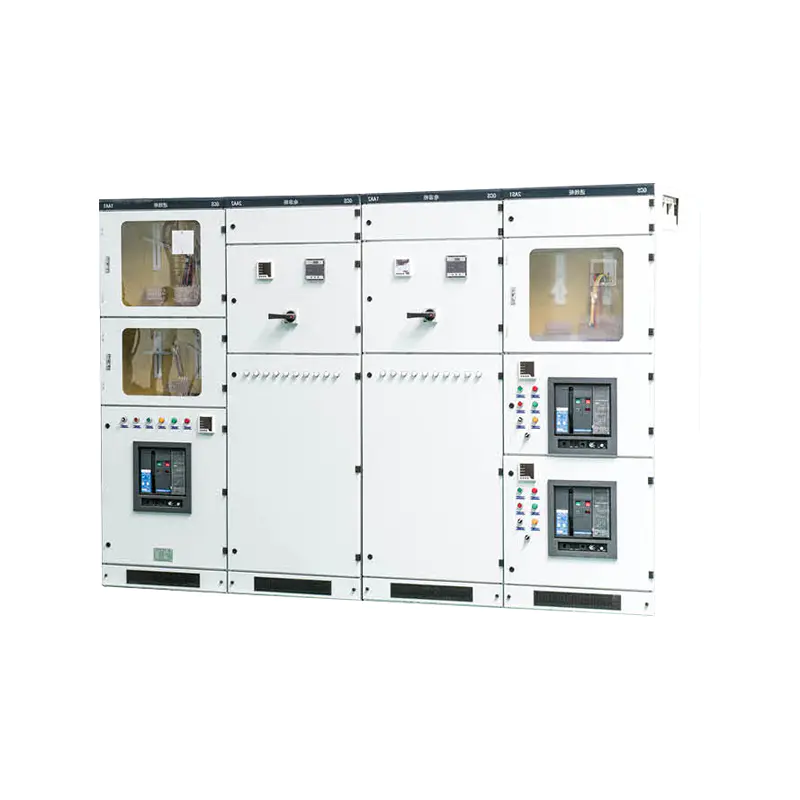

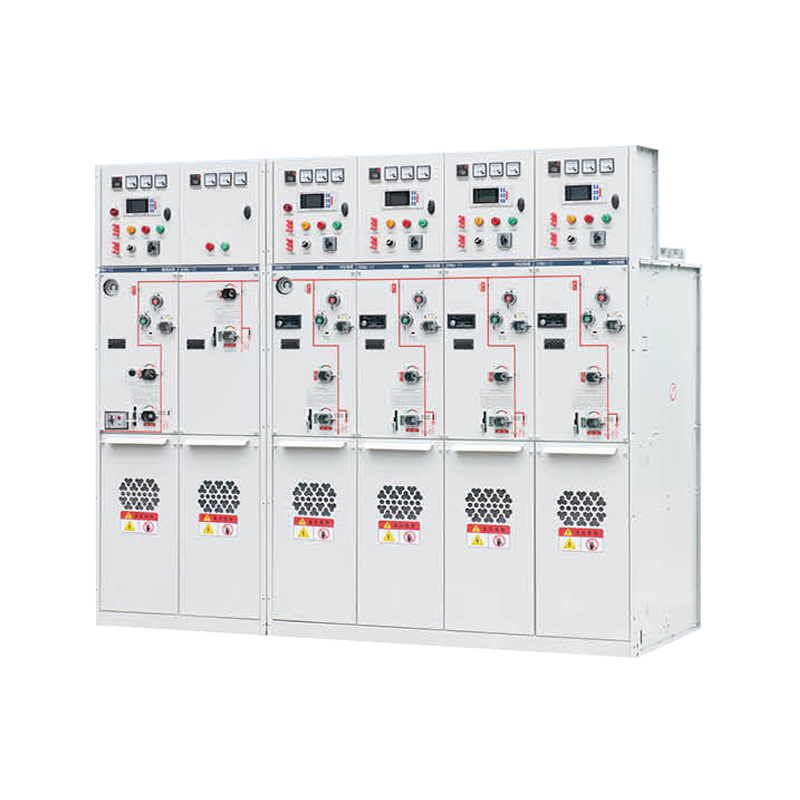

خزانة مفاتيح السحب: حماية مرنة لأنظمة الجهد المنخفض

ال خزانة تبديل السحب أصبحت حجر الزاوية في أنظمة توزيع الطاقة ذات الجهد المنخفض، حيث تقدم حلاً مرنًا وقابل للصيانة للمنشآت الصناعية والمباني التجارية ومشاريع البنية التحتية. تحتوي هذه الخزانة على قواطع دوائر أو مجموعة مفاتيح يمكن سحبها فعليًا من العلبة للفحص أو الصيانة أو الاستبدال دون إلغاء تنشيط النظام بأكمله. تشير بيانات الصناعة الحديثة إلى أن خزائن المفاتيح القابلة للسحب مفضلة للتطبيقات التي تتطلب موثوقية عالية ووقت توقف قصير، حيث يسمح التصميم القابل للإزالة بتبديل الوحدات المعيبة بسرعة بوحدات احتياطية، مما يقلل بشكل كبير من مدة انقطاع التيار.

بناء الإطار وتخطيط المقصورة

ال draw-out switch cabinet is built around a rigid, self-supporting steel frame that provides structural integrity and supports multiple draw-out compartments. The frame is fabricated from folded sheet steel with welded or bolted joints, forming a modular structure that can be configured for different numbers and sizes of draw-out units. The compartments are arranged vertically in columns, with each compartment sized to accommodate a specific breaker frame size and rating. The cabinet includes top and bottom cable entry zones, allowing for either overhead or underground cable connections, and the frame is designed to withstand short-circuit forces and seismic loads with bracing at strategic locations. A durable powder coating protects the frame against corrosion.

ال modular design allows for future expansion by adding additional sections without replacing the entire cabinet. Each compartment includes guide rails that ensure smooth insertion and withdrawal of the draw-out unit, with stops that prevent over-travel. The cabinet also includes a grounding system that bonds the frame and all metallic parts to ensure safety.

آلية الأرفف والتحكم في الموقف

يتم تركيب كل وحدة سحب على عربة قابلة للتمديد تنتقل على طول قضبان التوجيه، مع آلية لولبية أرفف توفر حركة سلسة ومتحكم فيها بين المواضع. يتعامل مقبض الأرفف مع آلية نقل الوحدة بين الأوضاع المتصلة والاختبارية والمنفصلة، ​​مع تخزين المقبض على باب الخزانة عند عدم استخدامه. تتضمن الآلية:

  • ميزة تحديد عزم الدوران التي تمنع التحميل الزائد وتحمي نقاط الاتصال من التلف؛
  • مؤشرات الموضع التي توضح حالة الاتصال والاختبار والفصل؛
  • أحكام القفل التي تثبت الوحدة في كل موضع؛
  • التعشيقات الميكانيكية التي تمنع التشغيل بتسلسل غير صحيح.

ال racking mechanism is designed for easy operation, requiring small physical effort even for heavy breaker units. The handle is removable to prevent unauthorized operation.

أنظمة الاتصال الأولية والثانوية

ال draw-out unit connects to the fixed busbars through primary disconnecting contacts and secondary control contacts. The primary contacts are heavy-duty finger clusters that engage with fixed busbar stabs, designed to carry full load current and withstand short-circuit currents. The secondary contacts consist of plug-in connectors for control and monitoring circuits. The contact system includes:

  • اتصالات أولية مع الأسطح المطلية بالفضة لمقاومة منخفضة؛
  • اتصالات ثانوية ذات مشاركة إيجابية للتحكم الموثوق؛
  • أدلة المحاذاة الذاتية التي تعوض عن الاختلالات الطفيفة؛
  • مصاريع أمان تغطي نقاط الاتصال الثابتة عند سحب الوحدة.

ال contact system is designed for multiple insertion and withdrawal cycles without degradation. The shutters prevent accidental contact with live parts, and the contact engagement is verified through the position indicator.

الوصول إلى الصيانة واستبدال الوحدة

ال draw-out design provides safe and efficient access to the circuit breaker for inspection and maintenance. The unit can be withdrawn to the test position for functional testing without disconnecting the load, or fully removed for bench maintenance. A dedicated maintenance position allows the unit to be parked. Spare units can be stored and quickly inserted. The replacement procedure involves removing the unit, inserting the spare, and racking it into the connected position, all without de-energizing the main busbars.
