إن نوع الوحدة مفاتيح الشبكة ذات الحلقة المعدنية المغلقة HXGN-12 عبارة عن نظام توزيع طاقة متوسط الجهد مصمم لتطبيقات التيار المتردد ثلاثية الطور بجهد مقنن يبلغ 12 كيلو فولت وتردد 50 هرتز. يتم استخدامه بشكل أساسي في تكوينات الوحدة الرئيسية الحلقية (RMU) للتحكم في الحمل وأتمتة التوزيع وعزل الأخطاء. تتميز مجموعة المفاتيح الكهربائية بتصميم معياري، ومحاطة بغلاف معدني، ومجهزة بمكونات معزولة بالهواء أو الغاز اعتمادًا على التكوين. إن هيكلها المدمج وقدراتها الموثوقة على التبديل تجعلها مناسبة لمجموعة من بيئات التوزيع.
مزايا المنتج
توزيع الطاقة الفعال
تم تصميمه لأنظمة الشبكة الدائرية لدعم مصدر الطاقة المستمر وتبسيط التقسيم خلال الأعطال.
هيكل آمن ومغلق
تحتوي العلبة المعدنية على جميع المكونات الحية للحد من الاتصال البشري المباشر. يتم تضمين التعشيق الميكانيكي المتكامل لتقليل المخاطر التشغيلية وتوجيه تسلسل التبديل المناسبة.
بناء وحدات
يدعم التخطيط القائم على الوحدة مجموعة من الوحدات الوظيفية مثل مفاتيح كسر الحمل ، وقواطع الدوائر ، ومجموعات الصمامات.
ميزات المنتج
مجلس الوزراء المعدني
تم بناء الخزانة باستخدام الفولاذ المجلفن أو الفولاذ المقاوم للصدأ ، مما يوفر المتانة الميكانيكية ومقاومة التآكل. يتم فصل المقصورة عن طريق أقسام معدنية أسس لتحسين حماية القوس والفصل التشغيلي.
آليات التشابك والحماية
مزود بالتشبش الميكانيكي والكهربائي للمساعدة في ضمان تسلسل التشغيل الصحيحة.
H/①x/②g/③n/④ □/⑤-12/⑥/630/⑦- □/⑧
| ① | وحدة الشبكة الحلقية |
| ② | هيكل الصندوق |
| ③ | مُثَبَّت |
| ④ | نوع داخلي |
| ⑤ | تصميم الرقم التسلسلي |
| ⑥ |
الجهد المقدر kV |
| ⑦ |
التيار المقدر A |
| ⑧ |
1: مفتاح التحميل FLN36-12: مفتاح التحميل FLN48-12 |
| رقم سري | اسم | وحدة | المعلمة |
| 1 |
الجهد المقدر |
KV | 12 |
| 2 |
التردد المقدر |
Hz | 50 |
| 3 |
التيار المقدر لقضيب التوصيل الرئيسي/الحد الأقصى للتيار المقدر للفتيل |
A | 630،125 |
| 4 |
التيار التحمل المقدر لفترة قصيرة للدائرة الرئيسية ودائرة التأريض |
KA/S | 20，3 |
| 5 |
التيار التحمل الذروة المقدر للدائرة الرئيسية ودائرة التأريض |
KA | 50 |
| 6 |
تيار صنع الدائرة القصيرة المقدر للدائرة الرئيسية ودائرة التأريض |
KA | 50 |
| 7 | عدد انقطاع مفتاح التحميل الكامل | Order | 100 |
| 8 |
تيار كسر الفتيلات |
KA | 31.5，40 |
| 9 |
تيار كسر الحلقة المغلقة المقدر |
A | 630 |
| 10 |
التيار معدل المقدر |
A | 1600 |
| 11 | الحياة الميكانيكية | KV | 2000 |
| 12 |
الجهد التحمل تردد الطاقة لمدة دقيقة واحدة（الذروة） بالنسبة للكسر الأرضي/المعزول |
Order | 42，48 |
| 13 |
الجهد التحمل نبضات البرق （الذروة）، من مرحلة إلى مرحلة،كسر الأرض/العزل |
KV | 75，85 |
| 14 |
الجهد التحمل تردد الطاقة 1 دقيقة الدائرة الثانوية |
KV | 2 |
| 15 | مستوى الحماية | IP3x |
| اسم | مقاس | نطاق قابل للتطبيق |
|
الارتفاع(mm) |
1400 |
مناسب للكابلات أحادية النواة |
| 1600 |
مناسب للكابلات أحادية النواة |
|
| 1800 |
مناسب للكابلات ثلاثية النواة |
|
|
العرض(mm) |
375 | الخطوط الواردة والصادرة |
| 500 | ||
| 750 | ||
|
العمق(mm) |
918 |

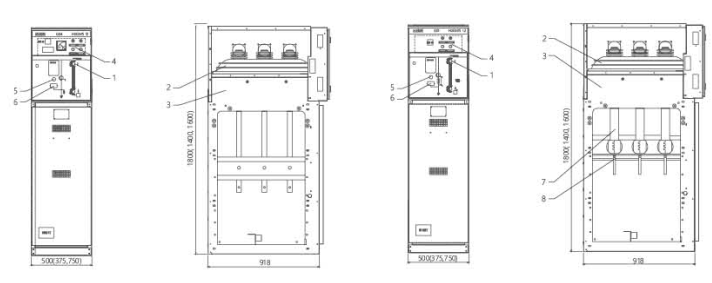

1. آلية التشغيل
2. مفتاح التحميل
3. هيكل الخزانة
4. غرفة الآلات
5. SF6 الفولتميتر
6.عرض حي عالي الجهد
7. الصمامات
8. مفتاح التأريض السفلي
