مفاتيح معدنية مدرعة قابلة للإزالة تعمل بالتيار المتردد Kyn28-24 هي نوع من معدات توزيع الطاقة متوسطة الجهد التي تم تطويرها لأنظمة AC ثلاثية المراحل مع الجهد الاسمي 24 كيلو فولت وتردد 50 هرتز. هذه وحدة المفاتيح الداخلية تدمج وظائف التحكم والحماية والمراقبة. وهي منظمة بتصميم وحدات مغلفة بالمعادن وتتميز بقطع دائرة فراغ قابل للإزالة موجود في مقصورة منفصلة. يساعد هذا الإعداد على دعم توزيع الكهرباء بكفاءة عبر مختلف البيئات الصناعية والتجارية والبنية التحتية.
مزايا المنتج
تحسين السلامة التشغيلية
يعزز الإسكان المعدني المرفق بالكامل حماية المستخدم عن طريق تقليل التعرض للأجزاء الحية. يتم تأريض المقصورة بشكل منفصل وعزلها للمساعدة في منع انتشار فلاش القوس.
أداء نظام موثوق
يستخدم Switchgear قاطع دائرة الفراغ المعروف بقدراتها المقاطعة المستقرة.
ميزات المنتج
مقصورة بناء المعادن
تنقسم الوحدة إلى مقصورات لقاطع الدائرة ، بوسار ، كابل ، ونظام التحكم المساعد. الحواجز المعتمدة تقلل من التأثيرات الحرارية وتعزز العزلة الكهربائية.
قاطع دائرة الفراغ القابل للانسحاب
يتم تثبيت قاطع دائرة الفراغ على عربة يدوية من نوع العربة ، والتي يمكن إدخالها أو سحبها بسلاسة. يدعم التصميم ثلاثة مواقف محددة: متصلة ، اختبار ، ومعزولة ، تمكين التشغيل المرن والسلامة.
نظام متشابك ميكانيكي منطقي
يتم ترتيب نظام التعشيق لمتابعة تسلسل محدد مسبقًا ، ودعم الإدراج الآمن ، والانسحاب ، والوصول إلى المقصورة. يساعد على منع سوء التشغيل تحت الحمل أو عند التأريض.
تطبيقات المنتج
المحطات الفرعية للطاقة الكهربائية
تستخدم في المحطات الفرعية المتوسطة الجهد لتوزيع الطاقة ، والتحكم في الحمل ، وعزل الأعطال. يحافظون على استمرارية الخدمة وحماية الأخطاء في شبكات الطاقة الإقليمية.
K/①y/②n/③28/④24/⑤ (z)/⑥
| ① | درع |
| ② |
نوع المحمول |
| ③ | شروط الاستخدام: (داخلي) |
| ④ | تصميم الرقم التسلسلي |
| ⑤ |
الجهد المقدر (كيلو فولت) |
| ⑥ | قاطع دائرة الفراغ |
| اسم | وحدة | المعلمة | ||
|
الجهد المقدر |
KV | 24 | ||
|
التردد المقدر |
Hz | 50 | ||
|
التيار المقدر لقاطع الدائرة |
A | 630、1250、1600、2000、2500、3150 | ||
|
التيار المقدر لمعدات التبديل |
A | 630、1250、1600，2000、2500、3150 | ||
|
التيار المستقر الديناميكي المقدر （4 ثوانٍ） |
KA | 20、25、31.5 | ||
|
التيار المستقر المقدر （الذروة） |
KA | 50、63、80 | ||
|
تيار قطع الدائرة القصيرة المقدر |
KA | 20.25、31.5 | ||
|
تيار صنع الدائرة القصيرة المقدر （الذروة） |
KA | 50、63、80 | ||
| مستوى العزل المقدر |
الجهد التحمل تردد الطاقة قصير المدى المقدر （القيمة الفعالة） |
بين القطبين بين الأعمدة والأرض | KV | 65 |
| بين أسطح الكسر | KV | 79 | ||
|
الجهد التحمل قدرة تحمل نبضات البرق（الذروة） |
بين القطبين بين الأعمدة والأرض | KV | 125 | |
| بين أسطح الكسر | KV | 145 | ||
| فئة الحماية | عندما تكون العلبة IP4x ， عزل الحاجز ， وباب غرفة قاطع الدائرة مفتوحين ， إنه IP2x | |||

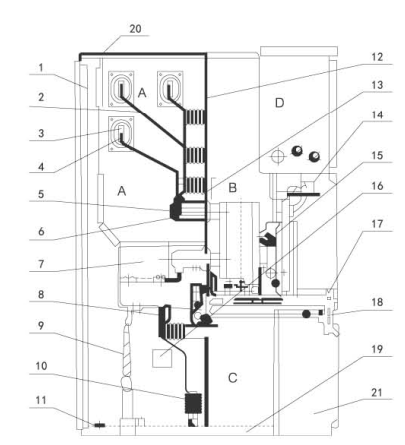

A. مقصورة الحافلة
B. غرفة عربات القاطع الدائرة
C. غرفة الكابل
غرفة صك التتابع
1. غلاف
2.فرع بسبار
3. جلبة قضيب التوصيل
4.الحافلة الرئيسية
5. اتصال ثابت
6. صندوق اتصال ثابت
7. محول التيار
8. مفتاح التأريض
9. كابل
10. مانع الصواعق
11. تأريض قضيب التوصيل الرئيسي
12. قسم التحميل والتفريغ
13. التقسيم (الفتيل)
14. قابس ثانوي
15. عربة يدوية لقاطع الدائرة
16. جهاز التدفئة
17. قسم أفقي قابل للاستخراج
18. آلية تشغيل مفتاح التأريض
19. اللوحة السفلية
20. جهاز تخفيف الضغط
21. حوض سلك التحكم
