يعد خزانة مفتاح رسم الجهد المنخفض GCS منخفضة الجهد متعدد الوظائف تم تطويره لتلبية المتطلبات التشغيلية لتوليد الطاقة والتحكم الصناعي والبنية التحتية. تم تصميمه للاستخدام في أنظمة توزيع الطاقة مع تردد AC 50Hz ، والجهد التشغيلي المصنفة حتى 660 فولت ، وتصنيف تيار يصل إلى 4000A. تتضمن الخزانة تقنية وحدة الرسم ، مما يسمح باستبدال الوحدة النمطية السريعة وإدارة النظام الفعالة. يعزز الهيكل نهجًا معياريًا يدعم التكوينات المتنوعة ويعزز مرونة النظام.
مزايا المنتج
تعزيز الصيانة
يمكن فحص وحدات الرسم أو استبدالها دون فصل الخزانة بأكملها. يتم تبسيط عمليات الصيانة من خلال واجهات الوحدة النمطية المحددة بوضوح ونقاط التحكم.
التكوين المعياري المرن
تدعم وحدات الوحدة الموحدة ترتيبات قابلة للتطوير وفقًا لمتطلبات المشروع. يمكن دمج نماذج خزانة Multiple لتناسب أنظمة وتخطيطات كهربائية مختلفة.
سلامة التشغيل الأمثل
يساعد التصميم المقصور مع العزلة الوظيفية على احتواء أخطاء كهربائية. تتشابك الميكانيكية تقلل من المخاطر التشغيلية من خلال ضمان التسلسل الصحيح للإجراءات.
الاستخدام الفعال للمساحة
يزيد الترتيب الرأسي لوحدات الرسم الكثافة دون المساس بالوصول. يتيح البصمة البصرية التكامل في المرافق مع قيود المساحة.
ميزات المنتج
تقسيم وظيفي
مقسمة إلى مقصورات منفصلة لأشرطة بوس ، وحدات وظيفية ، واتصالات الكابلات
وحدات رسم متعددة الاستخدامات
يمكن تشغيل كل وحدة وظيفية (درج) بشكل مستقل أو اختباره أو عزل
g/①c/②s/③口/④口/⑤
| ① | مفاتيح مغلقة |
| ② | نوع السحب |
| ③ | النظام الكهربائي |
| ④ | رقم مخطط الدائرة الرئيسي |
| ⑤ | رقم مخطط الدائرة الإضافية |
| الجهد المقنن للدائرة الرئيسية （V） | 380 （400）. （660） AC 380 （400）. （660） | |
| الجهد المقنن للدائرة الإضافية （V） | 220、380 （400） （DC） 110、220 | |
|
التردد المقدر （Hz） |
50 （60） | |
| جهد العزل المقنن （V） | 660 （1000） | |
|
التيار المقدر （A） |
قضيب التوصيل الأفقي |
≤4000 |
|
قضيب عمودي （MCC） |
1000 | |
|
التيار التحمل المقدر لفترة قصيرة لناقل كهربائي (kA, 1 s) |
50，80 | |
|
التيار التحمل المقدر الذروة لناقل كهربائي |
105،176 | |
| جهد اختبار تردد الطاقة （v/1 min） | الدائرة الرئيسية | 2500 |
| الدائرة المساعدة | 1760 | |
|
مولد |
ثلاث مرحلة الرابعة من نظام الأسلاك | A.B.C.Pe.N |
| ثلاث مرحلة خمسة نظام الأسلاك | A.B.C.Pe.N | |
| درجة الحماية | IP30.IP40 | |
|

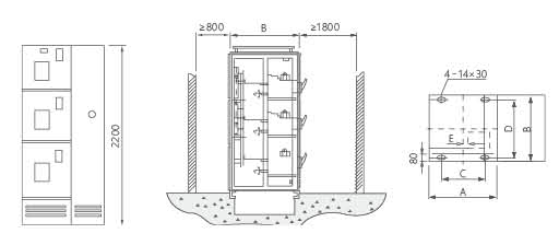

كود الخزانة العالمي |
أ | ب | ج | د | ملحوظات |
| GCS-TG1010-4 | 1000 | 1000 | 850 | 956 |
خزانة الاتصال |
| GCS-TG0810-4 | 800 | 1000 | 650 | 956 |
خزانة الاستقبال |
| GCS-TG0808-4 | 800 | 800 | 650 | 756 |
خزانة الاستقبال |
| GCS-TG0608-4 | 600 | 800 | 450 | 756 |
خزانة الاستقبال |
|

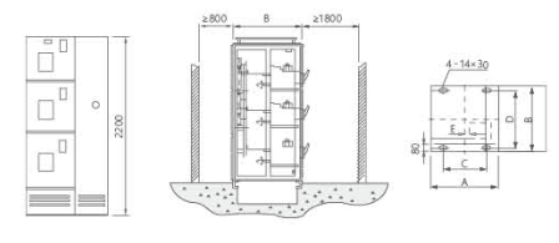

كود الخزانة العالمي |
A | B | C | D | E | F×G |
| GCS-TG1010-2 | 1000 | 1000 | 850 | 956 | 60 | 400 × 400 |
| GCS-TG0810-2 | 800 | 1000 | 650 | 956 | 160 | 200 × 400 |
| GCS-TG1008-2 | 1000 | 800 | 850 | 756 | 60 | 400 × 400 |
| GCS-TG0808-2 | 800 | 800 | 650 | 756 | 160 | 200 × 400 |

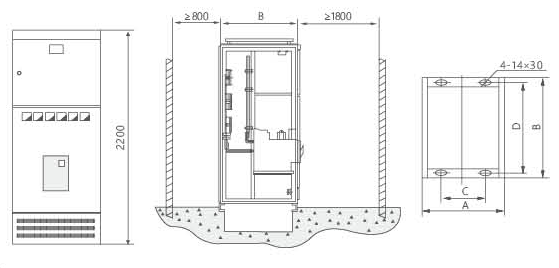

| رمز مجلس الوزراء العالمي | أ | ب | C | د | ه | f × ز |
| GCS-TG1006-1 | 1000 | 600 | 850 | 556 | 60 | 400 × 350 |
| GCS-TG0806-1 | 800 | 600 | 650 | 556 | 160 | 200 × 350 |
