صندوق فرعي للكابل 10 كيلو فولت مقاوم للصدأ في الهواء الطلق: توزيع الطاقة الذي ينجو من الطقس

يوجد صندوق فرعي للكابلات في الخارج. يضربها المطر. أكوام الثلج عليه. يرشها ملح الطريق. الشمس تخبزه. في الداخل، يتم توصيل كابلات الجهد العالي وتقسيمها. إذا فشل الصندوق، تنقطع الطاقة. ان صندوق فرعي للكابلات مقاوم للصدأ 10 كيلو فولت في الهواء الطلق بنيت لمنع ذلك. العلبة لا الصدأ. الأختام تبقي الماء خارجا. تبقى التوصيلات الداخلية جافة وآمنة.

ماذا يفعل صندوق فرع الكابل عند 10 كيلو فولت؟

يقوم بتقسيم كابل وارد واحد إلى دوائر صادرة متعددة

وحدة تغذية 10 كيلو فولت تأتي من محطة فرعية. كابل واحد. يحتاج هذا الكابل إلى خدمة مباني أو أحياء متعددة. يأخذ صندوق فرع الكابل المقاوم للصدأ 10 كيلو فولت الكابل الوارد ويفرعه إلى كابلين أو ثلاثة أو أربعة كابلات صادرة. في الداخل، تقوم قضبان الحافلات بتوصيل الكابلات. تعمل العوازل على إبقاء الأجزاء الحية بعيدة عن جدران الصندوق.

الصندوق ليس محولاً. يبقى الجهد عند 10 كيلو فولت. إنها مجرد نقطة توزيع. مثل صندوق التوصيل للجهد العالي.

ويوفر نقطة للعزل والصيانة

عندما يحتاج أحد الفروع إلى الإصلاح، يتم فصل الطاقة عن هذا الفرع داخل الصندوق. تبقى بقية الشبكة حية. يحتوي صندوق فرع الكابل المقاوم للصدأ 10 كيلو فولت على حجرات منفصلة لكل فرع. فني يفتح الصندوق. يفصل الفرع الخاطئ. يغلق الصندوق. الفروع الأخرى تستمر في العمل.

بدون الصناديق الفرعية، قد يؤدي حدوث خطأ في أحد الخطوط إلى إغلاق الشبكة بأكملها.

لماذا تعتبر مقاومة الصدأ أمرًا مهمًا للتركيب الخارجي

صدأ الصلب. الفولاذ المقاوم للصدأ يكلف أكثر. يتآكل الألومنيوم بشكل مختلف.

يحتاج صندوق فرعي للكابل 10 كيلو فولت مقاوم للصدأ في الهواء الطلق إلى حاوية تدوم لعقود. أعمال الصلب المطلي في الداخل. في الخارج، خدش يكشف المعدن العاري. يبدأ الصدأ. فشل الصندوق.

الفولاذ المقاوم للصدأ مقاوم للصدأ. الصف 304 شائع. الدرجة 316 أفضل للمناطق الساحلية التي بها رذاذ ملحي. غير القابل للصدأ باهظ الثمن. ثقيل. من الصعب الحفر.

الألومنيوم لا يصدأ. يتأكسد. طبقة الأكسدة تحمي المعدن. إن صندوق فرع الكابل المقاوم للصدأ 10 كيلو فولت المصنوع من الألومنيوم أخف من الفولاذ المقاوم للصدأ. أقل تكلفة. لكن الألومنيوم أكثر ليونة. الخدوش أسهل.

الفولاذ المطلي بالمسحوق هو الخيار الأوسط. الطلاء سميك. يقاوم الخدوش. إذا كشف الخدش عن ​​المعدن، فمن الممكن أن يصدأ الفولاذ. لكن طلاء المسحوق الجيد يدوم من 10 إلى 15 عامًا في الهواء الطلق.

تمنع الأختام الرطوبة، وليس الصدأ فقط

يبدأ الصدأ بالرطوبة. صندوق فرعي للكابلات 10 كيلو فولت مقاوم للصدأ في الهواء الطلق بدون أختام جيدة يسمح بدخول الماء. ويتكثف الماء في الداخل. الالكترونيات تفشل. تتآكل قضبان الحافلات.

يجب أن تكون الأختام من السيليكون أو مطاط EPDM. تبقى هذه المواد مرنة لسنوات. لا تتشقق في البرد ولا تذوب في الحرارة.

إليك ما تخبرك به مادة الختم:

• السيليكون - جيد لنطاق واسع من درجات الحرارة، ومتين
• EPDM - جيد للاستخدام في الهواء الطلق، ومقاوم للأوزون والأشعة فوق البنفسجية
• النيوبرين - حسنًا، يتصلب بمرور الوقت
• الشريط الرغوي — رخيص، ويفشل بسرعة، وليس للاستخدام الخارجي الدائم

حيث يتم تركيب صناديق فرعية للكابلات 10 كيلو فولت

توزيع سكني تحت الأرض

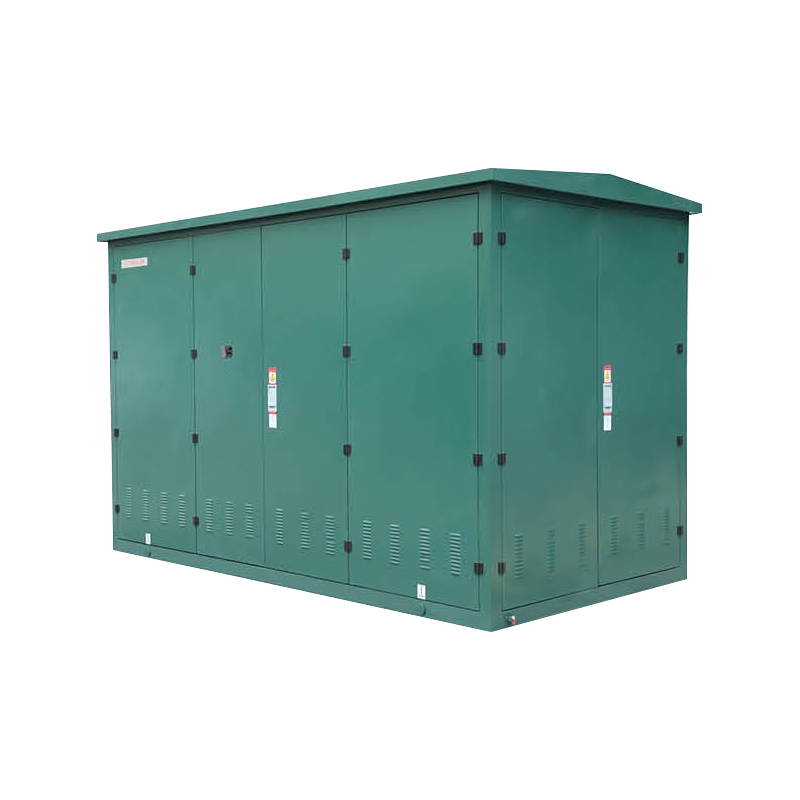

الأحياء الجديدة لديها طاقة تحت الأرض. لا توجد أسلاك علوية. يوجد صندوق فرعي للكابلات 10 كيلو فولت مقاوم للصدأ في الهواء الطلق على وسادة خرسانية. الصندوق فوق الأرض. الكابلات تأتي من تحت الأرض. إنهم يتصلون بالداخل. ثم ارجع إلى المنازل.

الصندوق صغير. حول حجم منضدة. اللون الأخضر أو ​​الرمادي يمكن مزجه. بالكاد يلاحظه أصحاب المنازل.

المواقع الصناعية والتجارية

يحتاج المصنع إلى الطاقة في مباني متعددة. يقوم صندوق فرعي للكابل 10 كيلو فولت مقاوم للصدأ في الهواء الطلق عند خط الملكية بتقسيم التغذية الواردة. كابل واحد يذهب إلى المصنع الرئيسي. واحد إلى المكتب. واحد إلى المستودع.

يجب أن يكون الصندوق مقاومًا للتخريب. قابل للقفل. قوية بما يكفي لتحمل صدمات الرافعة الشوكية.

شبكات توزيع المرافق

تستخدم شركات الطاقة الصناديق الفرعية عند التقاطعات. يغذي صندوق فرعي للكابلات الخارجية بقدرة 10 كيلو فولت مقاوم للصدأ في زاوية الشارع أربعة اتجاهات. الشمال والجنوب والشرق والغرب. كل اتجاه له فتيل أو مفتاح خاص به.

عندما تسقط شجرة على خط الشمال، تقوم المنشأة بفتح الفرع الشمالي. تبقى الطاقة في الاتجاهات الثلاثة الأخرى.

ما الذي تبحث عنه في صندوق فرعي للكابلات الخارجية بقدرة 10 كيلو فولت مقاوم للصدأ

مادة الضميمة وسمك

يجب أن يكون سمك الفولاذ 1.5 ملم على الأقل. غير القابل للصدأ أو مسحوق المغلفة. يجب أن يكون حجم الألومنيوم 2 ملم أو أكثر.

صندوق فرعي للكابلات 10 كيلو فولت مقاوم للصدأ في الهواء الطلق مع خدوش رقيقة في الجدران. الباب لا يغلق بشكل صحيح. يدخل الماء.

تصنيف IP للحماية من الماء والغبار

IP65 هو الصغير للصناديق الكهربائية الخارجية. محكم الغبار. محمية من نفاثات المياه ذات الضغط المنخفض. IP66 يتعامل مع المياه ذات الضغط العالي. IP67 غاطسة. ليست هناك حاجة لصناديق الفروع.

إليك ما تعنيه تقييمات IP:

• IP54 — محمي من الغبار، ومياه متناثرة، وغير مخصص للأماكن الخارجية على المدى الطويل
• IP65 — نفاثات ماء منخفضة الضغط مانعة للغبار، قياسية للاستخدام الخارجي
• IP66 - نفاثات مياه مقاومة للغبار وعالية الضغط ومناطق الأمطار الغزيرة
• IP67 - مناطق مقاومة للغبار والغمر المؤقت والمعرضة للفيضانات

دخول الكابل وختمه

تدخل الكابلات من الأسفل أو الجانب. يعد صندوق فرع الكابل 10 كيلو فولت المقاوم للصدأ والمزود بمدخل سفلي أكثر نظافة. لا يتجمع الماء على الكابل. الختم موجود داخل الصندوق، ولا يتعرض للطقس.

تغلق الغدد حول كل كابل. غدد الضغط هي المعيار. يضغطون على حلقة مطاطية حول الكابل. يبقى الماء خارجا.

ما الخطأ في صناديق الفروع الرخيصة

العلبة تصدأ من الداخل إلى الخارج

الطلاء يبدو جيدا. لكن الرطوبة تدخل من خلال ختم سيء. أشكال التكثيف في الداخل. يصدأ الجزء الداخلي من الفولاذ العاري. سقوط رقائق الصدأ على قضبان الحافلات. يحدث التتبع. يحدث وميض كهربائي. تنقطع الطاقة.

يصلب ختم الباب ويتسرب

تستخدم الأختام الرخيصة النيوبرين أو الرغوة. عامين في الشمس، والختم صعب. لا يضغط. شكل الفجوات. يدخل الماء. فشل الصندوق.

تتآكل قضبان الحافلة وترتفع درجة حرارتها

تشوه قضبان الحافلات النحاسية. تتآكل قضبان الحافلات المصنوعة من الألومنيوم. يحتاج صندوق فرع الكابل المقاوم للصدأ 10 كيلو فولت إلى قضبان ناقلة مطلية بالقصدير أو مطلية بالفضة. الطلاء يقاوم التآكل. يبقى الاتصال باردًا.

إن صندوق فرع الكابلات الخارجي المقاوم للصدأ 10 كيلو فولت ليس مكانًا لتوفير المال. يجلس في الخارج لمدة 20 عامًا. مطر. ثلج. حرارة. بارد. ملح. يحتاج إلى البقاء على قيد الحياة كل ذلك.

الفولاذ المقاوم للصدأ أو الفولاذ المطلي بالمسحوق الثقيل. IP65 صغير. أختام السيليكون أو EPDM. قضبان الحافلات المطلية بالقصدير. غدد كابل الضغط.

صندوق رخيص يفشل في خمس سنوات. تحل محلها أطقم المرافق. وهذا يكلف العمالة والمعدات ووقت الانقطاع. الصندوق الجيد يدوم 20 عامًا. التكلفة الأولية أعلى. تكلفة العمر أقل.

قم بشراء الصندوق الذي يتحمل الطقس. تعتمد قوة عملائك عليها.
