يعد جهاز مكثف تحويل الجهد العالي TBB أحد مكونات نظام الطاقة المتقدمة المصممة لتحسين استقرار الجهد وتعويض الطاقة التفاعلية في شبكات النقل والتوزيع ذات الجهد العالي. ويعمل عن طريق توفير الطاقة التفاعلية للشبكة، مما يعزز كفاءة النظام الشاملة وعامل القدرة. تم تصميم الجهاز ليتكامل بسلاسة مع البنى التحتية الكهربائية المختلفة وهو مناسب للتطبيقات الصناعية وتطبيقات المرافق.
مزايا المنتج
تحسين استقرار الجهد
يساعد على الحفاظ على مستويات الجهد المتسق عبر نظام الطاقة. يقلل انخفاض الجهد في خطوط النقل لمسافات طويلة.
تعويض الطاقة التفاعلي الفعال
يوفر الطاقة التفاعلية محليًا لتقليل الحمل على خطوط النقل.
تصحيح عامل القدرة المعزز
يساعد في تحقيق عامل القدرة القريبة من الوحدة في مختلف الظروف التشغيلية.
الموثوقية التشغيلية طويلة الأجل
بنيت مع مواد عازلة عالية الجودة وتجمع قوي. مقاومة للضغوط البيئية مثل الرطوبة ، الإشعاع الأشعة فوق البنفسجية ، والملوثات.
ميزات المنتج
نظام العزل الكهربائي المتقدم
يستخدم فيلم البولي بروبيلين عالي الجودة لأداء العزل الممتاز. بنية مختومة يضمن حياة تشغيلية طويلة. مصمم للتعامل مع الضغوط الحرارية والكهربائية.
آليات التفريغ والحماية المتكاملة
مزود بمقاومات تفريغ داخلية لإطلاق الطاقة المخزنة بأمان. الصمامات الداخلية الخيالية للحماية ضد الشروط الزائدة.
T/①b/②b/③ □/④ □/⑤ □/⑥ □/⑦
| ① | رمز الجهاز |
| ② | جهاز مكثف موازي |
| ③ | الجهد المقنن للجهاز (KV) |
| ④ | قدرة الجهاز المقدرة (KVAR) |
| ⑤ | قدرة مصنفة لمكثف واحد (KVAR) |
| ⑥ | أساليب الأسلاك والحماية بنك المكثف: حماية تفاضلية لجهد النجم الواحد AC حماية المثلث المفتوح ذو النجمة الواحدة AK حماية من التيار غير المتوازن بنجمة مزدوجة BL |

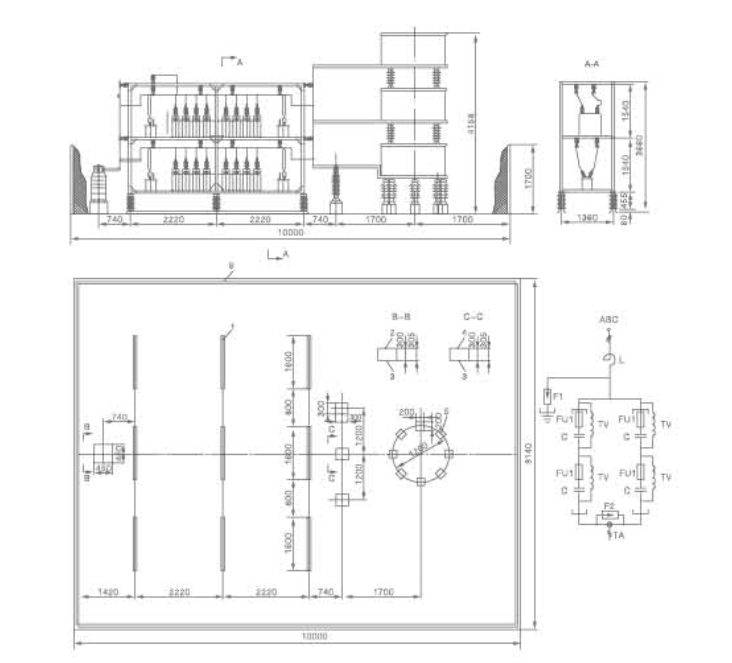

1.6- تضمين 10 # نفايات الفولاذ والربط مع فتح الأسفل.
2.4. ألواح الصلب المدمجة وخطافات.
3. ركاب الخرسانة.
4. لوحات الصلب المضمنة وخطافات.
5. يتم توزيع الألواح الفولاذية المدمجة والخطافات بالتساوي على محيط.

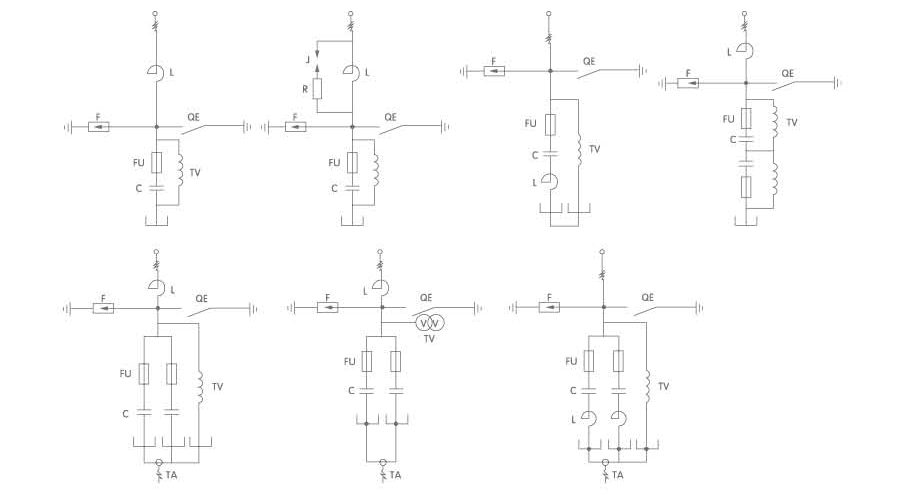

L - المفاعل
QE - مفتاح التأريض
C- المكثف
R - المقاومة
F - مانع الصواعق
محول التيار TA
فتيل FU
محول الجهد TV
